Houtbouw in beeld: hoe een houten draagstructuur eruitziet vóór de bouw

Houtbouw is de verzamelnaam voor gebouwen waarvan de draagconstructie in hout is uitgevoerd: de wanden, vloeren, kolommen en liggers die de last naar de fundering brengen. Dat is iets anders dan een houten gevel op een betonnen casco, en iets anders dan het tuinhuis waar de meeste zoekresultaten over gaan. Het verschil zit onder de afwerking — in waar de krachten heen gaan, hoe de delen op elkaar aansluiten en hoeveel daarvan uiteindelijk zichtbaar blijft.

Voor een ontwikkelaar of architect is dat onderscheid niet academisch. Een houten draagstructuur bepaalt de rastermaat, de vrije hoogte, de plaats van de leidingen, het moment waarop het ontwerp bevroren moet zijn — en, als de constructie in het zicht blijft, een groot deel van hoe de ruimte er straks uitziet. Wie dat pas in de uitwerkingsfase ontdekt, betaalt het verschil.

Hieronder staat hoe zo’n constructie eruitziet: welke systemen er zijn en hoe u ze uit elkaar houdt, waar de stabiliteit vandaan komt, wat er in de knopen gebeurt, wat hout in de tijd doet, en hoe u dat alles aan een belegger, een koper of een welstandscommissie laat zien op het moment dat er nog niets staat.

Houtbouw in het kort

Wat een houten draagstructuur is

Een draagstructuur is de keten die elke belasting naar de bodem brengt. Sneeuw en wind komen op het dak, het dak legt zijn last op liggers of op een dakvloer, die brengt hem naar wanden of kolommen, die naar de fundering. Daarnaast moet het gebouw de horizontale kracht van de wind opnemen zonder te vervormen. Bij houtbouw gebeuren beide dingen in hout, of in hout met een beperkt aantal stalen en betonnen onderdelen op de plekken waar hout tekortschiet.

Het loont om dat te scheiden van de houten gevel. Een gebouw met een betonnen casco en verticale delen van thermisch verduurzaamd hout is geen houtbouw; het is een gebouw met een houten jas. Omgekeerd kan een gebouw dat van buiten volledig in stuc of steenstrips is uitgevoerd wel degelijk een houten draagconstructie hebben. Wat aan de buitenkant te zien is, zegt in dit onderwerp bijna niets — en juist dat maakt de vraag zo lastig te beantwoorden met een foto.

Constructief zijn er twee families. Staafvormige systemen bestaan uit smalle elementen: stijlen, regels, kolommen en liggers, met daartussen isolatie en beplating. Vlakvormige systemen bestaan uit massieve platen die tegelijk wand of vloer én constructie zijn. De meeste Nederlandse projecten combineren ze: een skelet waar overspanning nodig is, panelen waar scheiding en stabiliteit nodig zijn.

Vier systemen — en hoe u ze herkent

Houtskeletbouw. Een raamwerk van stijlen op vaste hart-op-hartafstand, met regels boven en onder, isolatie tussen de stijlen en aan weerszijden een plaat. Die plaat is geen afwerking maar constructie: ze maakt van het raamwerk een schijf die windkracht kan opnemen. Wandelementen komen als prefab panelen op de bouwplaats en worden per stuk gehesen. In het eindbeeld is er niets van terug te zien — het hout verdwijnt achter beplating, installatie en afwerking. Dat is de reden dat houtskeletbouw in visualisaties nauwelijks bestaat: er valt weinig te tonen behalve het resultaat.

Kruislaaghout. Massieve panelen, opgebouwd uit lagen planken die kruislings op elkaar zijn verlijmd, doorgaans in een oneven aantal lagen. Zo’n paneel is wand en vloer tegelijk, draagt in twee richtingen en komt op maat gefreesd aan, inclusief sparingen voor leidingen en kozijnen. Herkenbaar in beeld aan de doorlopende plaatvlakken, de naden tussen de panelen en de zichtbare lamellen in de kopse kant. Dit is het systeem waarvan opdrachtgevers meestal een beeld in hun hoofd hebben als ze «houtbouw» zeggen.

Gelamineerd hout. Kolommen en liggers die uit verlijmde lamellen zijn opgebouwd en daardoor groter, rechter en sterker zijn dan gezaagd hout uit één stam. Hiermee worden de grotere overspanningen gemaakt: hallen, scholen, kantoorvloeren, overkappingen. In beeld herkenbaar aan de fijne horizontale lijnen in de doorsnede en aan de licht afgeronde hoeken. Een gelamineerd skelet met vloeren van kruislaaghout is op dit moment de meest voorkomende combinatie in de utiliteitsbouw.

Hybride. Een betonnen kern met trappenhuis en liftschacht voor stabiliteit en brandveiligheid, of een betonnen onderbouw met parkeren en bergingen, met daarboven een houten bovenbouw. In Nederland is dit bij gestapelde woningbouw eerder regel dan uitzondering. Het is geen halfslachtige oplossing maar een keuze: beton neemt de horizontale krachten en de akoestisch lastige overgangen op, hout neemt gewicht en bouwtijd weg.

Voor de beeldvorming is dat onderscheid praktisch. Wie een interieurbeeld laat maken van een project in houtskeletbouw, krijgt terecht een ruimte zonder zichtbaar hout. Wie hetzelfde vraagt voor een project in kruislaaghout en dat wél verwacht, moet vooraf weten of het plafond in het zicht blijft — want dat is een afspraak, geen automatisme.

Hoe de constructie eruitziet als ze in het zicht blijft

Een plafond van kruislaaghout in het zicht heeft een eigen tekening: brede plankenvelden met zichtbare naden, om de zoveel meter een paneelvoeg, en langs de randen de lijn waar het paneel op de wand landt. De kleur is licht en enigszins geel; onder ultraviolet licht verandert die kleur in de eerste jaren nog, vooral op de vlakken die direct daglicht krijgen. Een ruimte met veel glas heeft daardoor na verloop van tijd twee tinten hout in plaats van één.

Zichtbaar hout stelt bovendien eisen aan alles wat erlangs moet. Leidingen, kanalen, sprinklers en verlichting kunnen niet in een verlaagd plafond verdwijnen als er geen verlaagd plafond is. In de praktijk komt er dan een installatiezone langs de gevel of in de gang, of een strook plafond die wél gesloten wordt. Waar die strook loopt, bepaalt hoe het plafond in het beeld leest — en dat is precies het soort beslissing dat op een plattegrond onzichtbaar blijft.

Ook akoestisch is een houten plafond niet neutraal. Massief hout is hard en reflecterend; in een kantoortuin of een leslokaal zijn absorberende vlakken nodig, en die vlakken moeten ergens hangen. Baffles, eilanden of geperforeerde delen tussen de balken zijn geen detail achteraf — ze bedekken een deel van precies het oppervlak waarvoor in hout is gekozen.

Tot slot is de hoeveelheid zichtbaar hout deels een uitkomst van de regelgeving. Brandveiligheidseisen kunnen ertoe leiden dat een deel van de constructie bekleed moet worden of dat er aanvullende maatregelen nodig zijn. Het zichtbare hout is daarmee een onderhandelingsresultaat tussen architect, constructeur, brandveiligheidsadviseur en opdrachtgever — en het is verstandig dat resultaat vast te leggen vóórdat er beelden mee de markt op gaan.

Stabiliteit: waar de krachten heen gaan

Verticale last is bij hout zelden het probleem. De discussie gaat vrijwel altijd over de horizontale kracht van de wind, en over de vraag welke vlakken die kracht mogen opnemen. In een houtskeletwand doet de beplating dat werk; in kruislaaghout doet het paneel het zelf; in een skelet van gelamineerd hout is er niets dat het vanzelf doet, en moet er iets bij: diagonalen, een portaal met stijve verbindingen, of een kern van beton.

Daar zit een ontwerpgevolg dat opdrachtgevers vaak verrast. Elke opening haalt oppervlak uit een stabiliserend vlak. Een woonkamer met een volledig glazen kopgevel, een hoekappartement met glas op twee zijden, een plint met winkelpuien: het zijn stuk voor stuk plekken waar de constructie iets terugvraagt. Dat kan een extra wand elders zijn, een stalen portaal in de gevel, of een diagonaal die zichtbaar in het glasvlak komt te staan.

Op verdiepingsniveau speelt hetzelfde met de vloer. Een vloerveld moet de wind naar de stabiliserende wanden brengen, en een vide, een trapgat of een atrium onderbreekt dat veld. Bij hout is die onderbreking gevoeliger dan bij een monolithische betonvloer, omdat de vloer uit platen bestaat die aan elkaar geschroefd zijn. De koppelingen tussen die platen zijn een constructief onderwerp, geen uitvoeringsdetail.

Voor een ontwikkelaar vertaalt dit zich in één vraag die vroeg gesteld moet worden: welke gevels en welke wanden mogen dicht blijven? Het antwoord bepaalt de plattegrond, en dus ook welke beelden er straks te maken zijn. Een verkoopbeeld van een hoekwoning met glas rondom is snel gemaakt; het is alleen jammer als de constructeur er twee maanden later een schoor doorheen zet.

De knopen: waar een houtontwerp wordt beslist

Hout is sterk in de richting van de vezel en zwak dwars erop. Alles wat een constructeur doet, komt daarop neer: kracht zo inleiden dat het hout in zijn sterke richting werkt. Daarom zit het echte ontwerpwerk in de knopen — de plekken waar ligger op kolom komt, waar vloer op wand landt, waar een schoor aangrijpt.

In de meeste hedendaagse knopen zit staal. Ingefreesde stalen platen met deuvels, balkschoenen, schroeven die onder een hoek worden ingedraaid en daarmee trek opnemen: het zijn de standaardoplossingen. De keuze die de architect maakt, is of dat staal te zien is. Een zichtbare stalen plaat met een rij bouten leest als een eerlijke, technische verbinding. Een volledig verborgen verbinding leest rustiger en laat het hout doorlopen, maar vraagt meer voorbereiding, meer maatvastheid en een hoger budget.

Traditionele houtverbindingen — pen-en-gat, zwaluwstaart, lipverbindingen — zijn terug, nu ze door computergestuurde freesmachines in serie te maken zijn. Ze werken vooral in projecten waar het aanzicht van de knoop onderdeel van het verhaal is: een paviljoen, een schoolatrium, een dakconstructie die gezien mag worden. In gestapelde woningbouw wint de stalen verbinding vrijwel altijd op snelheid.

Er is één knoop die in beelden stelselmatig verkeerd gaat: de voet. Hout mag niet in het water staan en niet in aanhoudend vocht zitten. Een kolom die zonder opstand op een terras of op het maaiveld landt, is bouwkundig fout, hoe goed het beeld ook oogt. In de uitvoering komt daar een stalen voetplaat, een betonnen opstand of een verhoogde plint. Wie dat detail in een vroeg beeld al meeneemt, voorkomt dat het later als ontsierende toevoeging wordt ervaren.

Brand, geluid en trillingen — de drie vaste discussies

Brand. Hout brandt, maar het doet dat voorspelbaar. Aan de buitenzijde ontstaat een verkoolde laag die de kern eronder afschermt en het verbrandingsfront afremt. Constructeurs rekenen daarom met een inbrandsnelheid en dimensioneren de doorsnede zo over dat er na de vereiste tijd genoeg gezond hout overblijft om te dragen. Dat is een andere logica dan bij staal, dat zijn sterkte in korte tijd verliest. De regelgeving — sinds de Omgevingswet ondergebracht in het Besluit bouwwerken leefomgeving — stuurt vervolgens hoeveel hout in het zicht mag blijven, hoe hoog er in hout gebouwd mag worden en welke aanvullende maatregelen, zoals sprinklers, in beeld komen. Voor een concreet project is dat altijd een gesprek met een adviseur, niet een tabel uit een artikel.

Geluid. Luchtgeluid is bij hout goed op te lossen; contactgeluid is het lastige punt. Een lichte vloer geeft loopgeluid en het dichtslaan van een deur makkelijker door dan een zware. De standaardoplossingen voegen massa en ontkoppeling toe: een zwevende dekvloer, een ballastlaag, een betonnen druklaag op de houten vloer, en een plafond dat aan verende regels hangt. Alles daarvan maakt de vloeropbouw dikker. Bij gestapelde woningbouw telt die dikte op over alle bouwlagen, en dan raakt de akoestiek ineens de bouwhoogte, het aantal lagen en dus het programma.

Trillingen. Een houten vloer kan rekenkundig ruim voldoen aan sterkte en doorbuiging en toch als «veerkrachtig» ervaren worden bij het lopen. Bij grote overspanningen wordt het comfortcriterium daarom vaak maatgevend, niet de sterkte. De uitweg is minder overspanning, meer massa of een stijvere vloeropbouw. Voor het ontwerp betekent het dat de vrije, kolomloze ruimte in hout duurder is dan in beton — en dat een beeld met een kolomloze verdieping van veertien meter breed een belofte kan zijn die het project niet waarmaakt.

Wat hout in de tijd doet: vergrijzing, krimp en zetting

Onbehandeld hout in de buitenlucht verkleurt. Ultraviolet licht breekt de bovenste laag af, regen spoelt die weg, en wat overblijft is een zilvergrijze huid van enkele tienden van een millimeter. Dat proces is onvermijdelijk en op zichzelf niet schadelijk — het hout eronder blijft gezond. Het probleem is dat het niet overal even snel gaat. Een zuidgevel onder een klein overstek vergrijst binnen één seizoen; een noordgevel achter beplanting blijft langer donker en kan zelfs groenig aanslaan.

Er zijn drie routes, en het is verstandig die vóór de verkoopcampagne te kiezen. De gevel bewust laten vergrijzen en dat ook zo presenteren. De vergrijzing versnellen en gelijktrekken met een daarvoor bedoelde beits, zodat de eindkleur meteen klopt. Of een dekkende afwerking aanbrengen die de kleur vasthoudt, met het onderhoudsinterval dat daarbij hoort. Alle drie zijn verdedigbaar; alleen de combinatie van route één met een beeld uit route drie is dat niet.

Naast kleur werkt hout ook in maat. Het krimpt en zwelt vooral haaks op de vezelrichting, in reactie op de luchtvochtigheid. In een enkele wand is dat verwaarloosbaar; in stapelbouw telt het over de bouwlagen op tot een zetting die de details moeten kunnen opnemen. Daarom zijn de aansluitingen bij gevelkozijnen, leidingschachten en liftschachten in houtbouw anders getekend dan in beton: met speling, met sponningen, met verbindingen die een paar millimeter beweging toestaan.

Ook binnen verandert er iets. Kruislaaghout dat bij oplevering licht en bijna wit is, trekt onder daglicht naar een warmere, geler tint. Voor het interieurbeeld betekent dat een keuze: toont u de ruimte zoals ze bij sleuteloverdracht is, of zoals ze er over enkele jaren uitziet? Beide zijn eerlijk, maar niet tegelijk, en het is beter die keuze uit te spreken dan hem impliciet te laten.

Houtbouw in de Nederlandse praktijk

De redenen om in Nederland in hout te bouwen zijn zelden esthetisch alleen. De milieuprestatie van het gebouw valt gunstiger uit met biobased materiaal, de bouwplaats is droger en stiller, er komt minder transport aan te pas en er is minder mankracht op locatie nodig — in een krappe arbeidsmarkt is dat laatste een zwaarwegend argument. Bij binnenstedelijke locaties met beperkte ruimte en strenge eisen aan hinder telt de korte montagetijd extra mee.

Daar staan nuchtere beperkingen tegenover. De Nederlandse ondergrond vraagt in veel gebieden nog steeds een paalfundering, ook onder een lichter gebouw; het gewichtsvoordeel vertaalt zich dus niet één op één in een goedkopere fundering. En de bouwtijd is bedrieglijk: de montage gaat snel, de voorbereiding niet. Elementen worden in de fabriek geproduceerd, en zodra die productie vrijgegeven is, is een wijziging duur. Het ontwerp moet eerder vastliggen dan bij traditionele bouw.

Dat vervroegt ook het moment waarop een project zich moet kunnen verkopen. Bij een betonnen project kan de verkoopcampagne meelopen met de uitwerking; bij houtbouw zijn de belangrijke keuzes — raster, gevelmateriaal, zichtbaarheid van de constructie — al gemaakt voordat de eerste paal de grond in gaat. Precies daarom is beeldvorming hier geen sluitstuk maar een instrument in de besluitvorming.

Eén praktisch punt dat in brochures zelden staat: tijdens de montage moet het werk droog blijven. Kruislaaghout dat dagenlang in de regen staat, geeft vlekken, plaatselijke zwelling en discussie over de kwaliteit, ook als de constructie technisch in orde is. Weerbescherming met een tent of een strakke montageplanning is daarom onderdeel van de begroting — en van de verwachting die aan een koper wordt geschetst.

Tot slot loopt houtbouw in de praktijk vaak samen op met een bredere ontwerpambitie rond materiaal, daglicht en beleving. Wie daar verder in wil, vindt in het artikel over biophilic design het kader waarin zichtbaar hout één van de patronen is, naast uitzicht, daglicht en beplanting.

Vijf misverstanden die het beeld vertekenen

• «Houtbouw is licht, dus de fundering wordt simpeler.» De bovenbouw is lichter, maar de slappe Nederlandse bodem bepaalt de fundering. Vaak blijft heien nodig, en soms komt er juist een aandachtspunt bij: een licht gebouw is gevoeliger voor opdrijven en voor windbelasting.
• «Hout in het zicht kost niets extra, het is er toch al.» Zichtbaar hout is een afwerkingsvlak. Het vraagt strakkere maatvoering, bescherming tijdens de bouw, aandacht voor brand en akoestiek, en een schoner montageproces. Dat is een reële post, geen bijvangst.
• «Kruislaaghout betekent dat alles massief hout is.» In veel projecten zijn alleen de vloeren of enkele stabiliteitswanden van massief paneel, en is de rest houtskeletbouw of beton. Het beeld moet tonen wat er werkelijk in het zicht komt.
• «Onbehandeld hout is onderhoudsvrij.» Geen onderhoud betekent niet geen verandering. Vergrijzing is de prijs van onderhoudsvrij, en die prijs wordt betaald in het aanzicht — meestal binnen twee jaar na oplevering.
• «Een houtbouwproject gaat sneller.» De montage gaat sneller. De voorbereiding duurt langer, de engineering is uitgebreider en het ontwerp moet eerder bevroren worden. Over de hele looptijd is de winst reëel, maar hij zit niet waar men hem verwacht.

Een houtconstructie zichtbaar maken vóór de bouw

Het lastige aan houtbouw is dat het beslissende deel op geen enkele reguliere tekening staat. Een plattegrond toont geen nerf, een gevelaanzicht toont geen naad, en een constructietekening is voor niemand buiten het bouwteam leesbaar. Terwijl juist die dingen bepalen of een belegger, een koper of een welstandscommissie zich iets bij het project kan voorstellen. Daardoor stranden goede houtontwerpen soms in de besluitvorming, terwijl een vlak beeld met een houtkleurig vlak het wel haalt.

In onze productie lossen we dat op met vijf beeldtypen die elk een ander gesprek bedienen. Een exterieurbeeld van het gebouw in zijn omgeving, met de gevel in de staat waarover afspraken zijn gemaakt — bij oplevering, en waar het uitmaakt ook na enkele jaren vergrijzing. Een interieurbeeld op ooghoogte, waarin het plafond, de naden en de installatiezone kloppen. Een doorsnede- of cutawaybeeld dat draagstructuur en installaties in één keer laat zien. Een detailbeeld van één knoop, op de afstand waarop mensen hout beoordelen. En, waar de planning het gesprek is, de montagevolgorde als korte animatie.

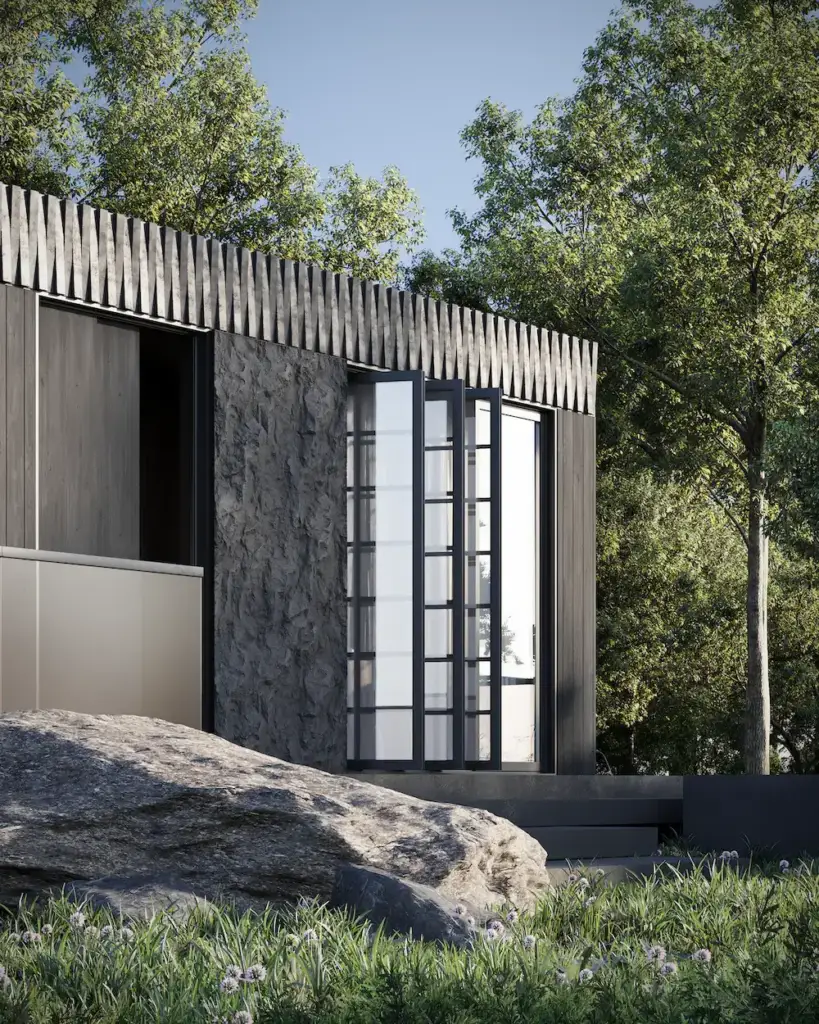

Welk beeldtype past, hangt af van het besluit dat genomen moet worden. Voor een omgevingsvergunning, een tender of een voorverkoop werkt het gebouw in zijn context het best; daarvoor zetten we artist impressions in. Hoe dat uitpakt bij een houtgevel in een bosrijke omgeving, staat in de casus over de artist impressions van een modulair boshuis, waar het gevelmateriaal het hele verkoopverhaal droeg.

Wat wij daarbij van een opdrachtgever nodig hebben, is beperkt maar wel specifiek: het gekozen systeem, de houtsoort en de afwerking van de gevel, of de constructie binnen in het zicht blijft, en waar de installatiezone loopt. Ontbreekt dat, dan wordt het beeld een aanname — en een aanname over hout is er een die de koper na de eerste winter zelf controleert.

Eén voorbehoud hoort erbij: een beeld is geen bewijs. Het vervangt geen constructieve berekening, geen brandveiligheidsrapport en geen akoestisch advies, en het zegt niets over de haalbaarheid van een overspanning. Wat het wel doet, is de keuzes die in hout écht verschil maken bespreekbaar maken op het moment dat ze nog omkeerbaar zijn.
